Tìm hiểu về khớp nối HRC, khớp nối trục Fenner HRC Coupling
Khớp nối HRC về cơ bản là một loại khớp nối đa năng, được sử dụng phổ biến trong truyền động công nghiệp với thiết kế đơn giản nhưng ưu việt dùng cho các trục lớn, hiệu suất vượt trội với chi phí thấp.

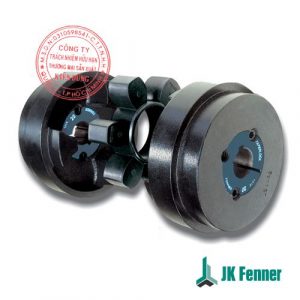

Khớp nối trục Fenner HRC Coupling có thiết kế gồm hai trục hub kim loại kết hợp với một phần tử đàn hồi linh hoạt (flexible element, elastomer rubber, spider) có thể điều chỉnh mức độ sai lệch cao hơn, điều chỉnh sự lệch trục ngẫu nhiên: độ lệch trục song song lên đến 0.5mm, độ lệch trục góc lên đến 1.7mm
Tính năng và lợi ích của khớp nối HRC:
Khớp nối trục HRC cho phép lắp đặt nhanh chóng và dễ dàng nhờ ống lót khóa côn (Taper Lock Busher), và cung cấp khả năng tự định tâm nhanh chóng, khớp nối HRC lý tưởng để sử dụng cho động cơ điện, phù hợp với nhiều động cơ điện có mức độ va đập và rung động khác nhau:
- Bình thường (Uniform): máy khuấy, máy sản xuất bia, máy thổi và nén ly tâm, băng tải, máy bơm và quạt ly tâm, máy phát điện, thiết bị xử lý nước thải.
- Sốc vừa phải (Moderate Shock): máy móc làm việc với đất sét, cần trục pa lăng, máy giặt, máy móc làm việc với gỗ, máy móc công cụ, máy xay quay, máy móc làm việc với giấy, máy dệt.
- Sốc nặng (Heavy Shock): băng tải pít tông, máy nghiền, máy lắc, máy xay kim loại, máy móc làm việc với cao su, máy nén pit tông, máy trộn và máy xay banbury,
- Ứng dụng đặc biệt (Specical Case): đối với các ứng dụng xảy ra va đập, rung động và dao động momen xoắn đáng kể và đối với máy điện chuyển động như: động cơ đốt trong, máy bơm nén kiểu pít tông, cần tham khảo thêm thông tin với đầy đủ chi tiết máy để phân tích lực xoắn.
Hiện tại nhà cung cấp Fenner cung cấp 8 kích thước khớp nối HRC khác nhau, bao gồm: HRC-70, HRC-90, HRC-110, HRC-130, HRC-150, HRC-180, HRC-230, HRC-280, khả năng truyền momen xoắn (torque) từ 5 – 3150 Nm và cung cấp chung hoặc riêng lẻ với đệm hoa mai (giảm chấn đàn hồi) cao su Nitrile chịu được nhiệt độ từ -40ºC đến +100ºC.
Có sẵn các biên bản Taper Lock / Through Bore, với kích thước lỗ khoan (bore): 9 – 90mm (Taper Lock) & 10 – 115mm (Through Bore)
Bảng thông số kỹ thuật
| Coupling Size | Nominal Torque (Nm) | Power at 100rpm kW | Common Dimension | Type F & H | Type B | |||||||||||||||
| A | B | E | G | TLB Size | Min. Bore | Max. Bore | C | D | F | L | J | Min. Bore | Max. Bore | C | D | F | L | |||
| HRC 70 | 31 | 0.33 | 69 | 60 | 31 | 18.0 | 1008 | 09 | 25 | 20.0 | 24 | 26.0 | 66.0 | 29 | 10 | 32 | 20 | 24 | 26.0 | 66.0 |
| HRC 90 | 80 | 0.84 | 85 | 70 | 32 | 22.5 | 1108 | 09 | 28 | 19.5 | 24 | 31.5 | 70.5 | 29 | 10 | 35 | 26 | 30 | 30.5 | 52.5 |
| HRC 110 | 160 | 1.68 | 112 | 100 | 45 | 29.0 | 1210 | 11 | 32 | 18.5 | 27 | 46.0 | 83.0 | 38 | 10 | 55 | 37 | 45 | 45.0 | 119.0 |
| HRC 130 | 315 | 3.30 | 130 | 105 | 50 | 36.0 | 1610 | 14 | 42 | 18.0 | 27 | 54.0 | 90.0 | 38 | 14 | 60 | 47 | 56 | 54.0 | 148.0 |
| HRC 150 | 600 | 6.28 | 150 | 115 | 62 | 40.0 | 2012 | 14 | 50 | 23.5 | 34 | 61.0 | 108.0 | 44 | 19 | 70 | 50 | 60 | 60.0 | 160.0 |
| HRC 180 | 950 | 9.95 | 180 | 125 | 77 | 49.0 | 2517 | 16 | 60 | 34.5 | 47 | 74.0 | 143.0 | 48 | 35 | 80 | 58 | 70 | 73.0 | 189.0 |
| HRC 230 | 2000 | 20.90 | 225 | 155 | 99 | 59.5 | 3020 | 25 | 75 | 39.5 | 53 | 86.5 | 165.5 | 55 | 38 | 100 | 77 | 90 | 85.5 | 239.5 |
| HRC 280 | 3150 | 33.00 | 275 | 206 | 119 | 74.5 | 3525 | 35 | 90 | 51.0 | 67 | 106.5 | 208.5 | 67 | 48 | 115 | 90 | 105 | 104.5 | 284.5 |
Danh sách Khớp nối trục và đệm hoa mai Fenner HRC Coupling mà công ty Kiên Dũng đang cung cấp:
- Khớp nối trục và đệm hoa mai HRC-70 Coupling
- Khớp nối trục và đệm hoa mai HRC-90 Coupling
- Khớp nối trục và đệm hoa mai HRC-110 Coupling
- Khớp nối trục và đệm hoa mai HRC-130 Coupling
- Khớp nối trục và đệm hoa mai HRC-150 Coupling
- Khớp nối trục và đệm hoa mai HRC-180 Coupling
- Khớp nối trục và đệm hoa mai HRC-230 Coupling
- Khớp nối trục và đệm hoa mai HRC-280 Coupling
