Đệm giảm chấn cho khớp nối KTR Rotex GS Coupling Spider

Tìm hiểu sản phẩm Đệm giảm chấn cho khớp nối KTR Rotex GS Coupling Spider:

Đệm giảm chấn linh hoạt KTR Rotex GS có 5 loại độ cứng khác nhau với màu sắc khác nhau, phù hợp với từng điều kiện riêng biệt của ứng dụng. Giảm chấn có độ cứng nhỏ giúp khả năng bù đắp dịch chuyển cao hơn, trong khi đó giảm chấn có độ cứng lớn giúp truyền momen xoắn lớn.

Loại 98 Shore A GS (màu đỏ) được sử dụng phổ biến nhất, phù hợp với nhiều loại khớp nối Rotex GS vì có đầy đủ các kích thước, đáp ứng mọi yêu cầu về momen, vật liệu khớp nối.

Các loại giảm chấn Rotex GS phù hợp với nhiều loại khớp nối trục dòng GS như: Rotex GS, Rotex GS HP, Rotex GS miniature coupling, Rotex GS Compact, Rotex GS clamping ring hubs light, Rotex GS clamping ring hubs steel, Rotex GS P acc. to DIN 69002, Rotex GS P ETP, Rotex GS expansion hub, Rotex GS A-H, Rotex GS DKM, Rotex GS ZR1, Rotex GS ZR2, Rotex GS ZR3.

Đệm giảm chấn Rotex GS Spider có rất nhiều kích thước, tùy theo nhiệt độ sử dụng, độ cứng, momen truyền, môi trường hóa chất, mà lựa chọn vật liệu phù hợp. Rotex GS có đầy đủ các size như sau: Rotex GS5, Rotex GS7, Rotex GS8, Rotex GS9, Rotex GS12, Rotex GS13, Rotex GS14, Rotex GS16, Rotex GS19, Rotex GS24, Rotex GS28, Rotex GS38, Rotex GS42, Rotex GS48, Rotex GS55, Rotex GS65, Rotex GS75, Rotex GS90.

Hiện tại, công ty Kiên Dũng đang tồn kho sẵn tất cả các kích thước đệm giảm chấn Rotex GS 98 ShA (đệm màu đỏ) được sử dụng phổ biến trong hệ thống khớp nối truyền động của các nhà máy công nghiệp Việt Nam. Khi có bất kỳ thắc mắc nào về sản phẩm đệm hoa mai Rotex spider, giảm chấn khớp nối KTR Rotex, quý khách hãy liên hệ công ty Kiên Dũng chúng tôi, đội ngũ kỹ thuật nhiệt tình và giàu kinh nghiệm sẽ tư vấn và lựa chọn cho quý khách những sản phẩm phù hợp nhất.

Tài liệu kỹ thuật

• KTR Rotex GS Coupling Spider – Catalogue Page
• KTR Backlash-free Jaw Coupling – Catalogue Page

Bảng thông số kỹ thuật

Spider Hardness (Shore)	Marking Color	Material	Temperature Range (ºC)		Coupling Size	Typical Application
			Pernament	Max. (short-time)

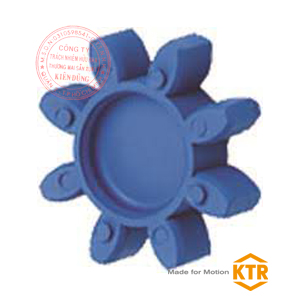

80 ShA-GS (blue)		Polyurethane	-50 to +80	-60 to +120	Size 5 to 24	– drives of electric measuring system

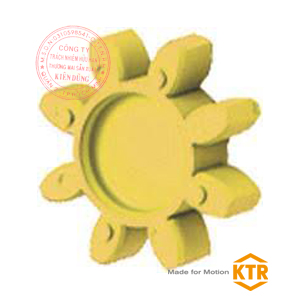

92 ShA-GS (yellow)		Polyurethane	-40 to +90	-50 to +120	Size 5 to 55	– drives of electric measuring system – main spindle drives
98 ShA-GS (red)		Polyurethane	-30 to +90	-40 to +120	Size 5 to 90	– positioning drives – main spindle drives – high load
64 ShD-H-GS (green)		Hytrel	-50 to +120	-60 to +150	Size 7 to 38	– planetary gears / backlash-free gears – higher torsion spring stiffness / high ambient temperature

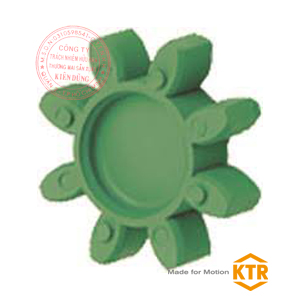

64 ShD-GS (green)		Polyurethane	-20 to +110	-30 to +120	Size 42 to 90	– higher load – high torsion spring stiffness

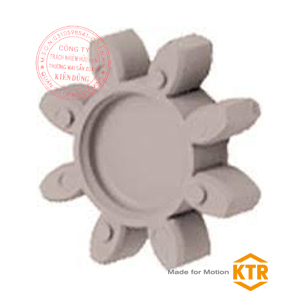

72 ShD-H-GS (grey)		Hytrel	-50 to +120	-60 to +150	Size 24 to 38	– very high torsion spring stiffness / high ambient temperature – very high load
72 ShD-GS (grey)		Polyurethane	-20 to +110	-30 to +120	Size 42 to 90	– very high torsion spring stiffness – very high load
