KHỚP NỐI SURE-FLEX PLUS TYPE B

Khớp nối Sure-Flex Plus Type B

Mặt bích:

Mặt bích loại B được làm bằng gang có độ bền cao và được thiết kế để phù hợp với ống lót Wood’s Sure-Grip để dễ dàng lắp đặt và tháo dỡ

Ống lót:

Ống lót Sure-Grip giúp lắp mặt bích vào trục một cách thuận tiện mà không cần vít định vị. Chúng được làm thon và được tách qua cả mặt bích ống lót và côn để tạo sự phù hợp với kẹp, loại bỏ sự lung lay, rung động và ăn mòn khó chịu. Đây là ống lót tương tự được sử dụng trong puli và puli của Wood và có sẵn ở mọi nơi.

Khớp nối:

Loại B Khớp nối Sure-Flex Plus có thể sử dụng ống bọc EPDM hoặc Neoprene. Không sử dụng tay áo Hytrel với khớp nối Loại B. Khoảng cách giữa các trung tâm mặt bích bên trong bằng L trừ 2 lần C2. Khoảng cách giữa các trục phải lớn hơn 1/8 inch và nhỏ hơn G. Để đặt hàng các khớp nối hoàn chỉnh, hãy chỉ định kích thước khớp nối với ký hiệu mặt bích (B) và ống lót.

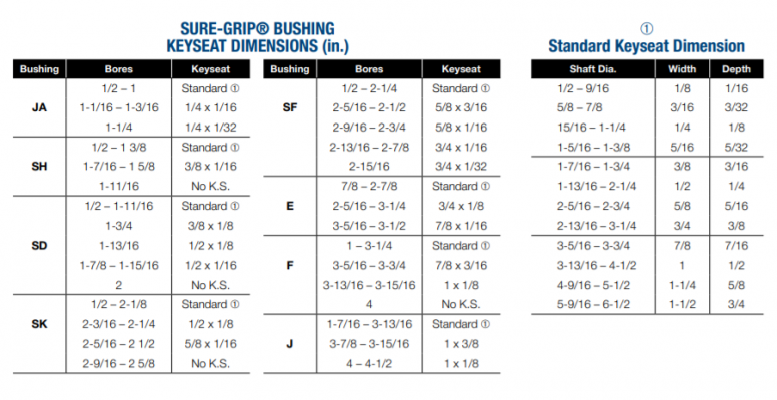

Bảng thông số kỹ thuật:
