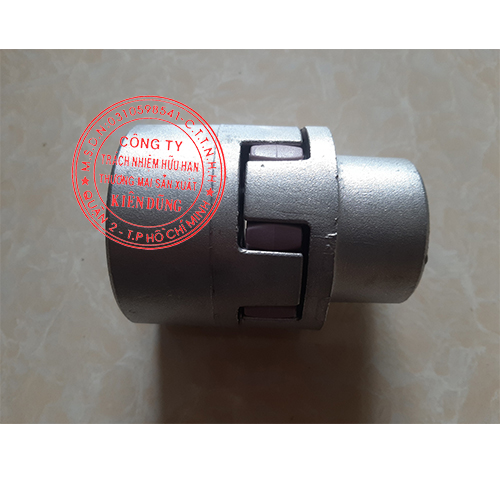

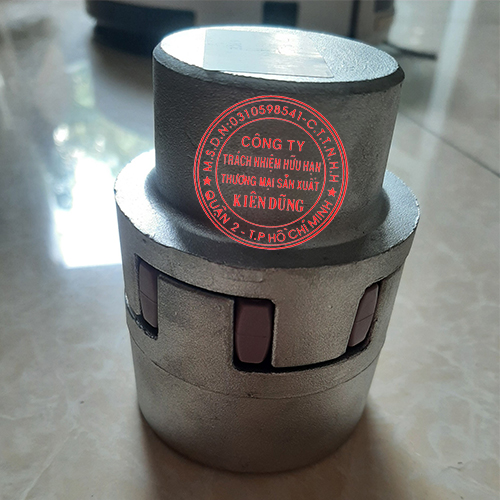

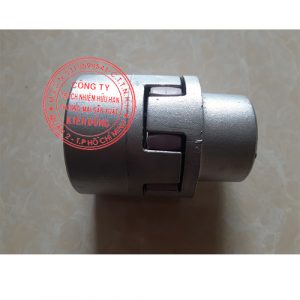

Khớp nối trục Rotex 28 Alu 1/1a – 98A shore

Tìm hiểu về sản phẩm khớp nối trục Rotex 28 Alu 1/1a – 98A shore A:

• Khớp nối trục KTR Rotex 28 Alu 1/1a – 98A shore A là khớp nối lý tưởng phù hợp để bù đắp các chuyển động hướng tâm lớn, có thiết kế dạng hàm xoắn (jaw coupling) với rãnh khóa và đặc biệt chi phí thấp do cấu trúc đơn giản, nhỏ gọn và linh hoạt, đàn hồi giảm xóc tốt hơn với giảm chấn spider T-PUR.
• Vật liệu giảm chấn T-PUR giữa các khớp nối với độ cứng là 98 shore A
• Ứng dụng: được sử dụng trong hầu hết các loại máy móc máy, máy bơm thủy lực, động cơ tiêu chuẩn (IEC và NEMA), trục dẫn truyền động nói chung và được kỹ thuật nhà máy tin dùng, dòng Rotex Standard là loại khớp nối trục tiêu chuẩn giá rẻ nổi tiếng nhất trong công nghiệp.

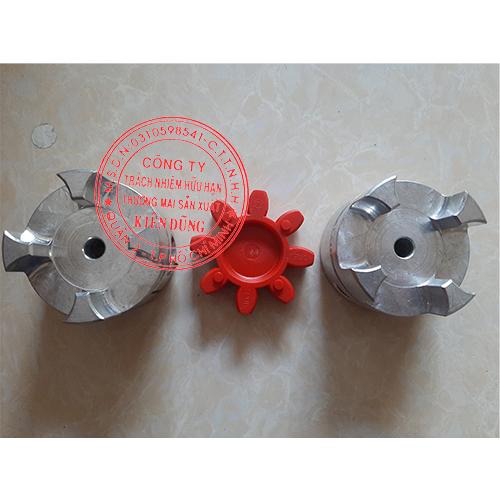

• Cấu tạo: khớp nối bao gồm 2 trục bằng nhôm (hub), giảm chấn (spider) được làm từ vật liệu T-PUR.

Tính năng:

• Khớp nối KTR Rotex đảm bảo truyền lực rung trơn tru, giảm rung chấn do sự sắp xếp kép của giảm chấn đôi, hấp thụ các cú sốc tạo ra bởi các máy hoạt động không đều, bù góc, không cần bảo trì thường xuyên
• Các phần tử kết nối bị uốn cong và do đó bị mài mòn trước, các răng của khớp nối chỉ bị áp lực nén. Do đó, lợi ích của khớp nối đàn hồi là chống lại tải trọng cao hơn đáng kể. Các giảm chấn trở nên biến dạng với tải trọng và tốc độ cao, do đó phải có hàm nối mở rộng.

Bản vẽ:
