Mô tả sản phẩm:
Khớp nối trục Jaw Flex Coupling Type SWQ, RRL của hãng Rathi:
Khớp nối trục Jaw Flex Coupling loại SWQ được sử dụng phổ biến cho máy bơm trong các nhà máy hóa chất, là lý tưởng cho các ứng dụng bơm pit tông, động cơ diesel hoặc động cơ khí, bộ phát điện đa mục đích và những thiết bị khác đòi hỏi phải xử lý nhanh chóng mà không ảnh hưởng đến tua bin và bộ truyền động.
Khớp nối mềm, khớp nối hàm, khớp nối linh hoạt Jaw Flex Coupling của hãng Rathi Ấn Độ (Lovejoy) đặc trưng với lớp vỏ bọc độc đáo xung quanh thành phần kết nối bằng cao su Nitrile, khớp nối dạng “Snap Wrap” vượt trội về chất lượng, tính linh hoạt, tốc độ lắp đặt và bảo trì, giúp loại bỏ nhu cầu tháo dỡ toàn bộ thiết bị được kết nối khi kiểm tra hoặc thay thế phần tử, đây là một lợi ích chính giúp giảm thời gian ngừng hoạt động trên máy móc.

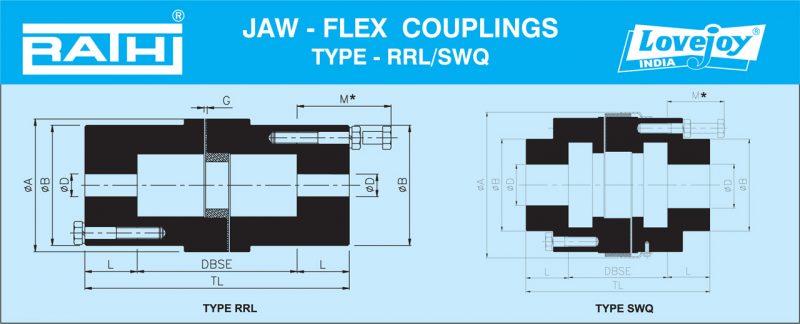

Bảng thông số kỹ thuật

| Coupling Size | kW @ 100 rpm | Rated Torque (Nm) | DBSE | Bore Ø D (Min/Max) | Outsite Dia. ØA | Adapter Hub Dia. ØB | Length thru’ Bore L | Min Bolt Clearance M | Total Length TL |
| SWQ 226 | 3.42 | 327 | 140, 180 | 25 / 70 | 153 | 134 | 50 | 92 | 240, 280 |
| SWQ 276 | 5.49 | 524 | 25 / 80 | 173 | 130 | 60 | 107 | 260, 300 | |
| SWQ 280 | 8.20 | 783 | 30 / 80 | 208 | 130 | 60 | 70 | 260, 300 | |
| SWQ 295 | 13.39 | 1279 | 30 / 105 | 253 | 160 | 70 | 80 | 280, 320 | |
| SWQ 2955 | 22.40 | 2139 | 30 / 105 | 253 | 160 | 75 | 80 | 290, 330 | |
| SWQ 300 | 31.90 | 3046 | 30 / 115 | 272 | 180 | 80 | 85 | 300, 340 | |
| SWQ 350 | 45.00 | 4297 | 30 / 125 | 323 | 200 | 90 | 85 | 320, 360 |
Thuộc tính của loại khớp nối:
- Độ lệch tâm cho phép: thấp
- Tốc độ quay cho phép: thấp
- Moment xoắn cho phép: thấp
- Tuổi thọ: thấp
- Chi phí đầu tư ban đầu: rất thấp
- Cân nặng: vừa phải
Sơ đồ ứng dụng của các loại khớp nối trong nhà máy:
