Bộ khóa trục côn MAV 3003 Locking Assembly

Tìm hiểu sản phẩm bộ khóa trục côn MAV 3003

MAV Locking Device là một công ty của Ý nổi tiếng trên thế giới về thiết bị khóa đầu trục, khóa trục côn, bộ khóa trục, khóa đầu trục motor, khớp nối trục côn, khớp nối cứng, khớp nối đĩa. Các tổ hợp khóa trục bằng ma sát của hãng MAV 3003 cung cấp một kết nối không cần then cài, chốt khóa giữa trục dẫn và khối hoạt động gắn ngoài như: bánh răng, ròng rọc, trục cam, đòn bẩy, khối quay rotor, cánh quạt, và những thiết bị khác. Các khóa trục của hãng MAV rất phù hợp để truyền momen xoắn, tải lực đẩy, momen uốn và tải trọng hướng tâm, riêng biệt hoặc đồng thời.

Tính năng

• Công suất thấp
• Không tự định tâm, không tự khóa (tự giải phóng)
• Thiết kế côn đơn
• Độ lệch trục và xuyên tâm thấp
• Cần có vòng đẩy (không phải do MAV cung cấp)
• Thực hiện theo rãnh cũng có sẵn
• Dung sai (đối với trục dia. <= 38mm): trục h6; lỗ khoan trung tâm H7
• Dung sai (đối với đường kính trục> 38mm): trục h8; lỗ khoan trung tâm H8
• Bề mặt hoàn thiện của trục và lỗ khoan tâm Ra <0,8µm

Chi tiết cấu tạo

• Vòng trong
• Vòng ngoài

Ứng dụng điển hình

• Connection of seal and flange of a pneumatic cylinder

Tài liệu kỹ thuật

• MAV 3003 – Install Instructions
• MAV 3003 – Catalogue Page

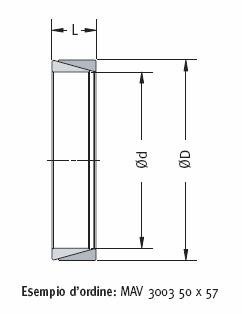

Bản vẽ kỹ thuật
