Bộ vỏ nhôm cho khớp nối lò xo KCP Taper Grid Couplings T10 Type
Khớp nối lò xo T10 Type (hay còn gọi là khớp nối lưới Taper Grid Couplings – Horizontal Split Aluminum Cover) của Korea Couplings làm việc với moment xoắn lớn, độ lệch trục lớn, tải biến đổi linh hoạt. Dạng khớp nối lưới này cho phép tháo lắp dễ dàng, đường kính gia công lỗ trục lên đến 200mm, Torque Max 28,600 Nm.
Các bộ vỏ nhôm T10 Type của hãng KCP được chế tạo từ vật liệu hợp kim nhôm, khối lượng nhẹ, được đúc và hoàn thiện chi tiết hoàn hảo. Ngoài ra, bộ vỏ bảo vệ cũng được làm từ thép hợp kim phù hợp các ứng dụng tốc độ cao, tăng cường khả năng chịu tác động lực bên ngoài.
Các bộ vỏ nhôm KCP Taper Grid Coupling T10 Cover được thiết kế chia đôi theo trục dọc (như hình dưới), là lựa chọn cho những ứng dụng bị giới hạn không gian lắp đặt, dễ dàng tiếp cận với bộ lưới bên trong cũng như dễ bảo trì thay thế mà không cần phải tháo rời cả hub ra khỏi trục shaft, thích hợp cho ứng dụng đảo ngược.
Thông thường bộ vỏ nhôm cover sẽ được chia ra thành 2 mảnh, với bộ phụ kiện lắp đặt và seal kit đi kèm như: bu lông – đai ốc – lông đền vênh (số lượng theo kích thước khớp nối), 2 gioăng làm kín không amiang, 2 oring cao su chắn dầu.
Công ty Kiên Dũng chuyên nhập khẩu và phân phối các bộ vỏ nhôm cho khớp nối lò xo Taper Grid Couplings (nguyên bộ hoặc các phần riêng lẻ khác: khớp hub, lưới grid, vỏ cover và seal kit) chính hãng từ nhà sản xuất Korea Coupling, Hàn Quốc với chất lượng cao và giá cả cạnh tranh trên thị trường Việt Nam.
Khi có bất cứ thắc mắc nào về sản phẩm khớp nối trục và thiết bị truyền động, quý khách hàng hãy liên hệ công ty Kiên Dũng chúng tôi. Đội ngũ kĩ thuật giàu kinh nghiệm và nhiệt tình sẽ lựa chọn và tư vấn cho khách hàng những sản phẩm phù hợp nhất.
Bảng thông số kỹ thuật các bộ khớp nối lò xo KCP Taper Grid Coupling T10

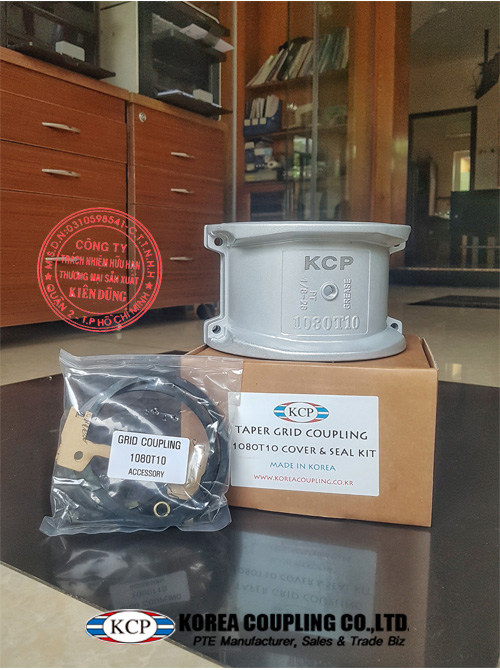

Bộ vỏ nhôm KCP Taper Grid Coupling 1080T10
| Size | Torque Rating (Nm) | Allow Speed RMP | Max Bore (mm) | Min Bore (mm) | Coupling Weight (kg) | Lube Weight (kg) | Dimensions (mm) | Size | ||||||
| A | B | C | D | J | S | GAP | ||||||||
| 1020T10 | 52 | 4500 | 28 | 13 | 1.92 | 0.0272 | 101.0 | 98.2 | 47.6 | 39.7 | 67.8 | 39.1 | 3 | 1020 |
| 1030T10 | 149 | 4500 | 35 | 13 | 2.58 | 0.0408 | 109.0 | 98.2 | 47.6 | 49.2 | 71.9 | 39.1 | 3 | 1030 |
| 1040T10 | 249 | 4500 | 43 | 13 | 3.34 | 0.0544 | 116.0 | 104.6 | 50.8 | 57.2 | 72.0 | 40.1 | 3 | 1040 |
| 1050T10 | 435 | 4500 | 50 | 13 | 5.44 | 0.0680 | 137.8 | 123.6 | 60.3 | 66.7 | 81.6 | 44.7 | 3 | 1050 |
| 1060T10 | 684 | 4350 | 56 | 20 | 7.44 | 0.0862 | 147.0 | 130.0 | 63.5 | 76.2 | 97.9 | 52.3 | 3 | 1060 |
| 1070T10 | 994 | 4125 | 67 | 20 | 10.40 | 0.113 | 162.2 | 155.4 | 76.2 | 87.3 | 99.2 | 53.8 | 3 | 1070 |
| 1080T10 | 2050 | 3600 | 80 | 27 | 17.90 | 0.172 | 193.0 | 180.8 | 88.9 | 104.8 | 118.4 | 64.5 | 3 | 1080 |
| 1090T10 | 3730 | 3600 | 95 | 27 | 25.60 | 0.254 | 212.0 | 199.8 | 98.4 | 123.8 | 127.4 | 71.6 | 3 | 1090 |
| 1100T10 | 6280 | 2440 | 110 | 42 | 42.00 | 0.426 | 250.7 | 246.2 | 120.6 | 142.1 | 156.6 | – | 5 | 1100 |
| 1110T10 | 9320 | 2250 | 120 | 42 | 54.30 | 0.508 | 270.0 | 259.0 | 127.0 | 160.3 | 162.6 | – | 5 | 1110 |
| 1120T10 | 13700 | 2050 | 140 | 61 | 81.20 | 0.735 | 306.4 | 304.4 | 149.2 | 179.4 | 191.7 | – | 6 | 1120 |
| 1130T10 | 19900 | 1800 | 170 | 67 | 121.00 | 0.907 | 343.8 | 329.8 | 161.9 | 217.5 | 195.5 | – | 6 | 1130 |
| 1140T10 | 28600 | 1650 | 200 | 67 | 178.00 | 1.130 | 383.8 | 374.4 | 184.2 | 254.0 | 201.7 | – | 6 | 1140 |

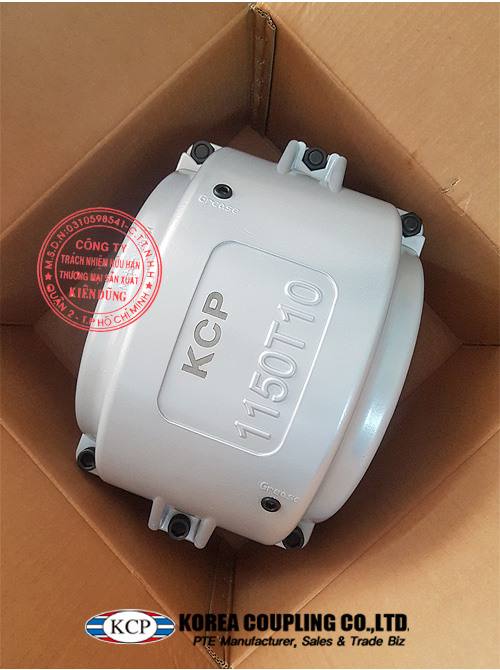

Bộ vỏ nhôm KCP Taper Grid Coupling 1150T10
| Size | Torque Rating (Nm) | Allow Speed RMP | Max Bore (mm) | Min Bore (mm) | Coupling Weight (kg) | Lube Weight (kg) | Dimensions (mm) | Size | ||||||
| A | B | C | D | J | S | GAP | ||||||||
| 1150T10 | 39800 | 1500 | 215 | 108 | 234 | 1.95 | 453.1 | 371.8 | 182.9 | 269.2 | 271.5 | – | 6 | 1150 |
| 1160T10 | 55900 | 1350 | 240 | 121 | 317 | 2.81 | 501.9 | 402.2 | 198.1 | 304.8 | 278.4 | – | 6 | 1160 |
| 1170T10 | 74600 | 1225 | 280 | 134 | 448 | 3.48 | 566.9 | 437.8 | 215.9 | 355.6 | 307.3 | – | 6 | 1170 |
| 1180T10 | 103000 | 1100 | 300 | 153 | 619 | 3.76 | 629.9 | 483.6 | 238.8 | 393.7 | 321.1 | – | 6 | 1180 |
| 1190T10 | 137000 | 1050 | 335 | 153 | 776 | 4.40 | 675.6 | 524.2 | 259.1 | 436.9 | 325.1 | – | 6 | 1190 |
| 1200T10 | 186000 | 900 | 360 | 178 | 1058 | 5.62 | 756.9 | 564.8 | 279.4 | 497.8 | 355.6 | – | 6 | 1200 |
| 1210T10 | 249000 | 820 | 390 | 178 | 1424 | 10.50 | 844.6 | 622.6 | 304.8 | 533.4 | 431.8 | – | 13 | 1210 |
| 1220T10 | 336000 | 730 | 420 | 203 | 1785 | 16.10 | 920.8 | 663.2 | 325.1 | 571.5 | 490.2 | – | 13 | 1220 |
| 1230T10 | 435000 | 680 | 450 | 203 | 2267 | 24.00 | 1003.3 | 703.8 | 345.4 | 609.6 | 546.1 | – | 13 | 1230 |
| 1240T10 | 559000 | 630 | 480 | 254 | 2950 | 33.80 | 1087.1 | 749.6 | 368.3 | 647.7 | 647.7 | – | 13 | 1240 |
| 1250T10 | 746000 | 580 | – | 254 | 3833 | 50.10 | 1181.1 | 815.6 | 401.3 | 711.2 | 698.5 | – | 13 | 1250 |
| 1260T10 | 932000 | 540 | – | 254 | 4682 | 67.20 | 1260.9 | 876.6 | 431.8 | 762.0 | 762.0 | – | 13 | 1260 |
Danh sách các bộ vỏ nhôm cho khớp nối lò xo mà Kiên Dũng đang tồn kho sẵn
- Bộ vỏ nhôm cho khớp nối lò xo KCP 1020 T10
- Bộ vỏ nhôm cho khớp nối lò xo KCP 1030 T10
- Bộ vỏ nhôm cho khớp nối lò xo KCP 1040 T10
- Bộ vỏ nhôm cho khớp nối lò xo KCP 1050 T10
- Bộ vỏ nhôm cho khớp nối lò xo KCP 1060 T10
- Bộ vỏ nhôm cho khớp nối lò xo KCP 1070 T10
- Bộ vỏ nhôm cho khớp nối lò xo KCP 1080 T10
- Bộ vỏ nhôm cho khớp nối lò xo KCP 1090 T10
- Bộ vỏ nhôm cho khớp nối lò xo KCP 1100 T10
- Bộ vỏ nhôm cho khớp nối lò xo KCP 1110 T10
- Bộ vỏ nhôm cho khớp nối lò xo KCP 1120 T10
- Bộ vỏ nhôm cho khớp nối lò xo KCP 1130 T10
- Bộ vỏ nhôm cho khớp nối lò xo KCP 1140 T10
- Bộ vỏ nhôm cho khớp nối lò xo KCP 1150 T10
- Bộ vỏ nhôm cho khớp nối lò xo KCP 1160 T10
- Bộ vỏ nhôm cho khớp nối lò xo KCP 1170 T10
- Bộ vỏ nhôm cho khớp nối lò xo KCP 1180 T10
- Bộ vỏ nhôm cho khớp nối lò xo KCP 1190 T10
- Bộ vỏ nhôm cho khớp nối lò xo KCP 1200 T10
- Bộ vỏ nhôm cho khớp nối lò xo KCP 1210 T10
- Bộ vỏ nhôm cho khớp nối lò xo KCP 1220 T10
- Bộ vỏ nhôm cho khớp nối lò xo KCP 1230 T10
- Bộ vỏ nhôm cho khớp nối lò xo KCP 1240 T10
- Bộ vỏ nhôm cho khớp nối lò xo KCP 1250 T10
- Bộ vỏ nhôm cho khớp nối lò xo KCP 1260 T10
