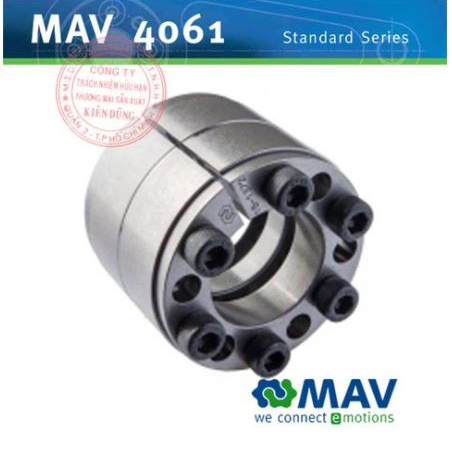

Bộ khóa trục côn MAV 4061 Locking Assembly

Tìm hiểu sản phẩm bộ khóa trục côn MAV 4061

MAV Locking Device là một công ty của Ý nổi tiếng trên thế giới về thiết bị khóa đầu trục, khóa trục côn, bộ khóa trục, khóa đầu trục motor, khớp nối trục côn, khớp nối cứng, khớp nối đĩa. Các tổ hợp khóa trục bằng ma sát của hãng MAV 4061 cung cấp một kết nối không cần then cài, chốt khóa giữa trục dẫn và khối hoạt động gắn ngoài như: bánh răng, ròng rọc, trục cam, đòn bẩy, khối quay rotor, cánh quạt, và những thiết bị khác. Các khóa trục của hãng MAV rất phù hợp để truyền momen xoắn, tải lực đẩy, momen uốn và tải trọng hướng tâm, riêng biệt hoặc đồng thời.

Tính năng

• Công suất cao
• Tự định tâm, tự khóa
• Hai vòng đẩy với thiết kế côn đơn
• Các dung sai: trục h8; lỗ khoan trung tâm H8
• Bề mặt hoàn thiện của trục và lỗ khoan tâm Ra <3,2 µm

Chi tiết cấu tạo

• Vòng đẩy phía trước có rãnh, với các lỗ đẩy tích hợp
• Vòng đẩy phía sau có rãnh
• Vòng ngoài có rãnh, với các chủ đề đẩy ra tích hợp
• Bộ vít nắp đầu ổ cắm, lớp 12,9

Ứng dụng điển hình

• Kết nối đồng thời hai trục với trục rỗng và trục với MAV 4061 và đĩa co MAV 2008
• Bánh răng thanh răng kết nối với MAV 4061. Vòng kháng lực được sử dụng để bù áp suất tạo ra bởi cụm khóa trong vùng tiếp giáp với bánh răng trụ.

Tài liệu kỹ thuật

• MAV 4061 – Install Instructions
• MAV 4061 – Catalogue Page

Bản vẽ kỹ thuật
