Khớp nối trục Flender N-EUPEX PIN Coupling Series Type E

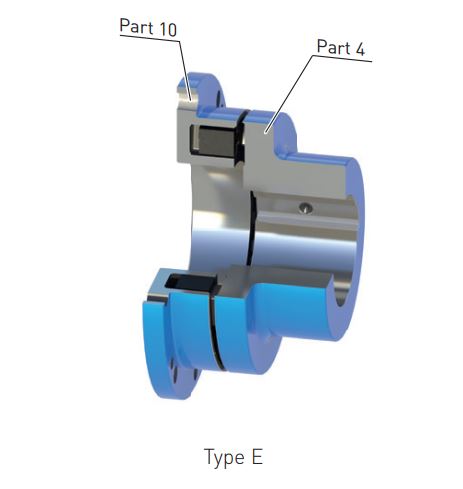

Khớp nối trục Flender N-EUPEX PIN Coupling Series type E:

Khớp nối Flender linh hoạt có nhiều ứng dụng khả thi. Có sẵn một hệ thống mô-đun tiêu chuẩn rộng rãi cũng như các khớp nối được thiết kế đặc biệt dành riêng cho ứng dụng.

Khớp nối chân N-EUPEX và N-EUPEX DS kết nối máy. Chúng bù đắp cho sự lệch trục, chỉ tạo ra lực phục hồi thấp. Mô-men xoắn được thực hiện thông qua uốn dẻo đàn hồi, do đó, khớp nối có đặc tính cao su dẻo đặc trưng. Các khớp nối N-EUPEX được giữ quá tải. Ngược lại, dòng N-EUPEX DS được thiết kế sao cho quá tải hoặc hao mòn nâng cao gây ra hư hỏng không thể khắc phục được đối với phần uốn dẻo đàn hồi. Sau đó, các bộ phận kim loại của khớp nối N-EUPEX DS có thể xoay tự do với nhau mà không cần tiếp xúc.

Khớp nối N-EUPEX có sẵn dưới dạng tiêu chuẩn danh mục với 23 kích cỡ với mô-men xoắn danh định từ 28 Nm đến 71000 Nm. Khớp nối phù hợp với nhiệt độ môi trường từ -30 ° C đến +80 ° C. Bằng cách sử dụng linh kiện uốn dẻo đàn hồi thay thế, phạm vi nhiệt độ môi trường cho phép có thể được mở rộng từ -50 ° C đến +100 ° C. Thông thường, khớp nối được sử dụng để kết nối động cơ với trục đầu vào của bộ bánh răng. Khớp nối đặc biệt thích hợp cho các ổ đĩa có tải động đồng đều đến trung bình.

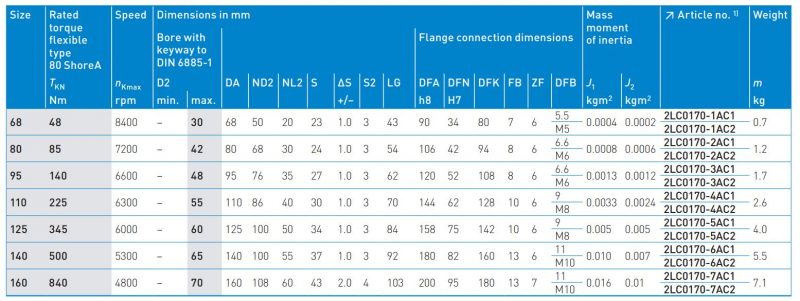

Bảng tra thông số kỹ thuật:
